开始点灯 - PSoC 4 第一个工程

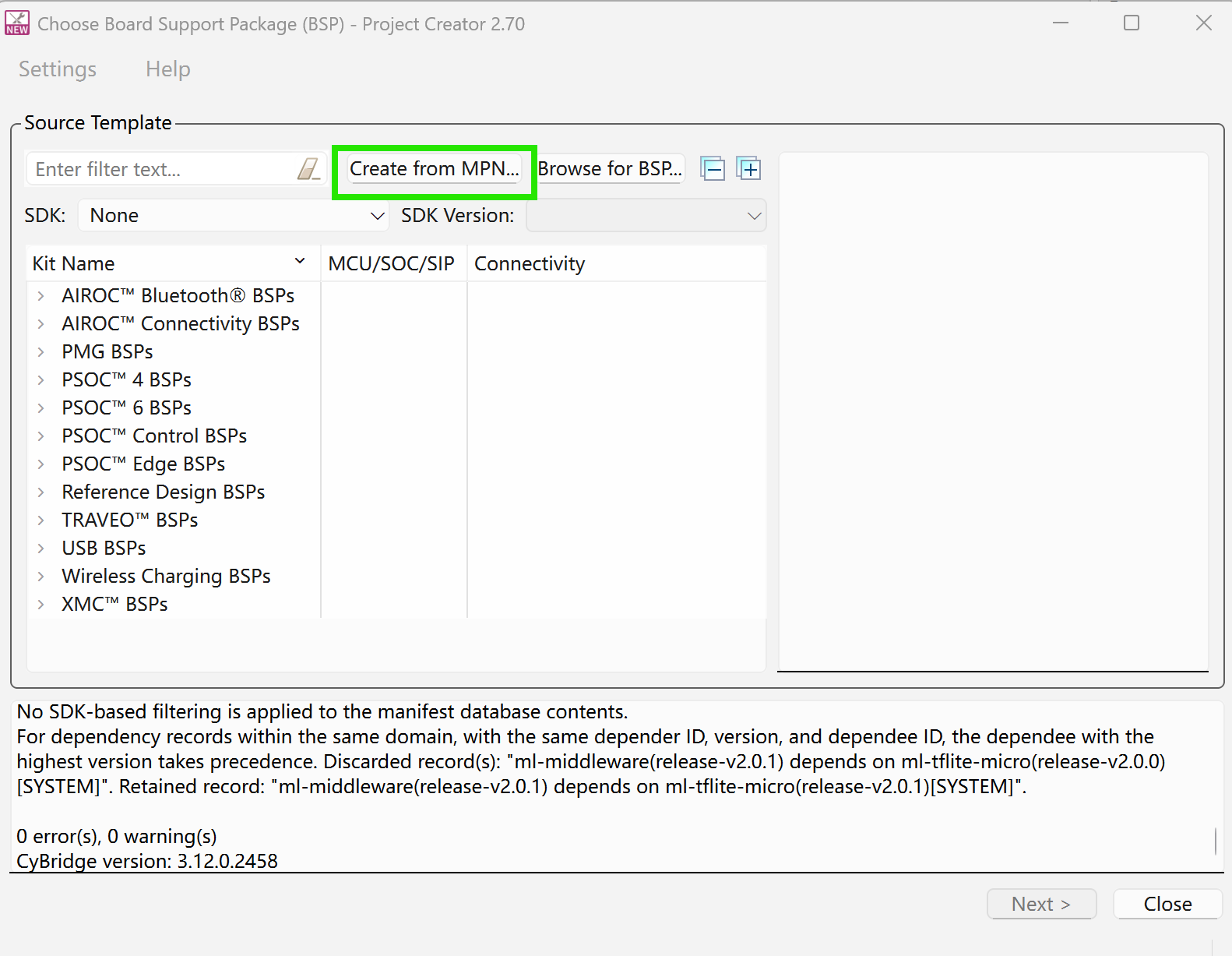

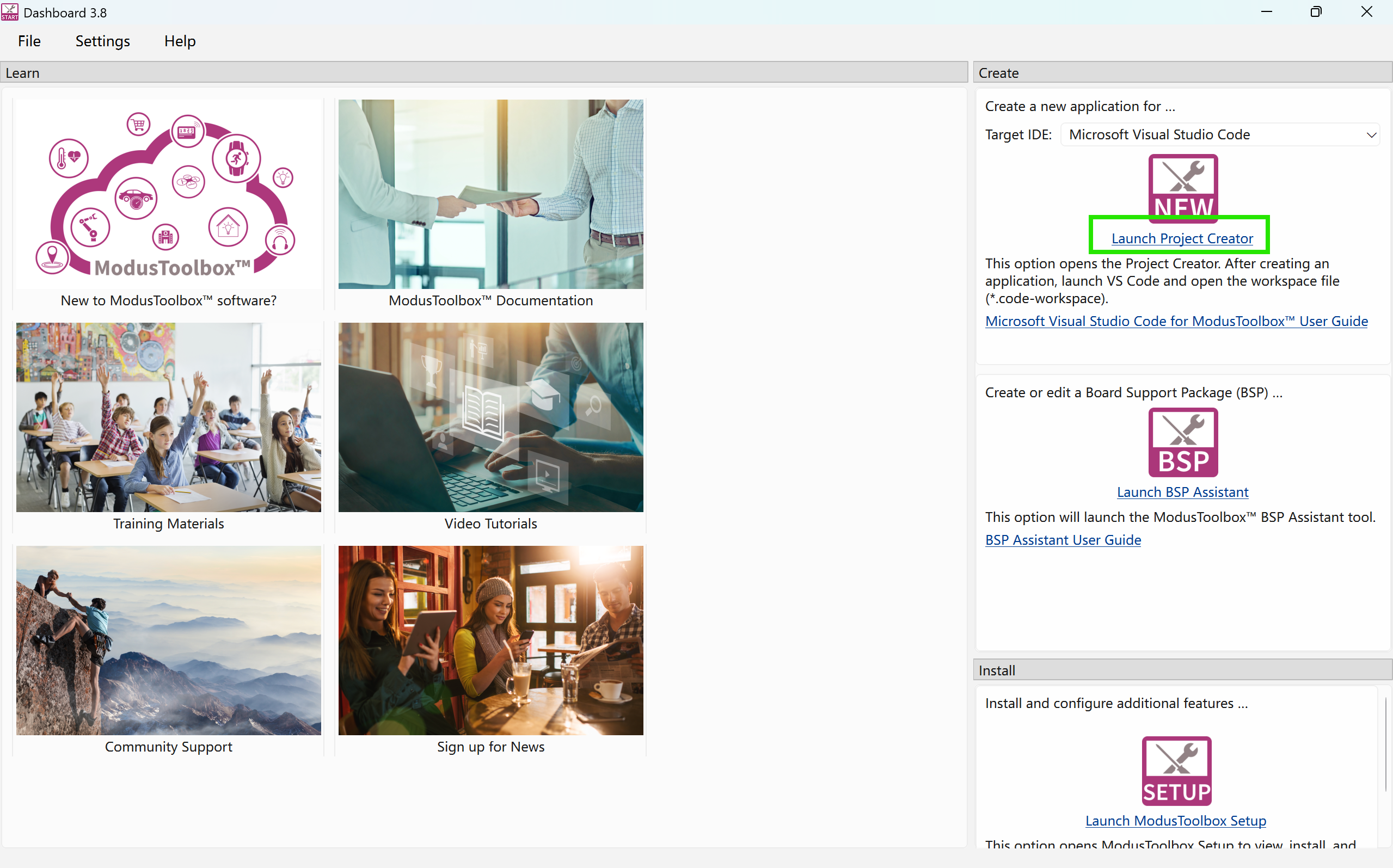

如果板子不是评估板，是自己画的，创建一个新的bsp，否则直接选择对应的bsp

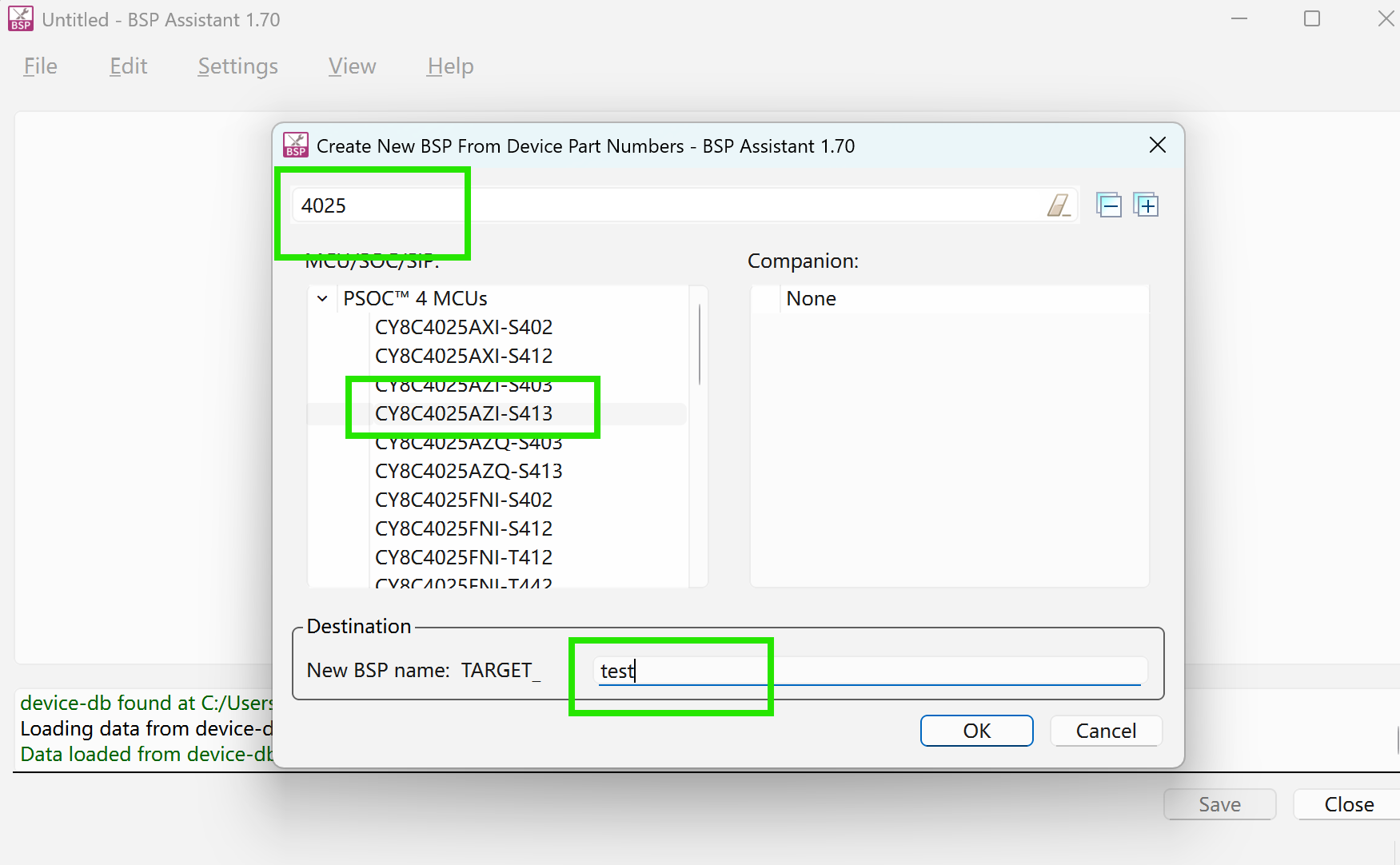

选择自己的芯片并且起一个名字

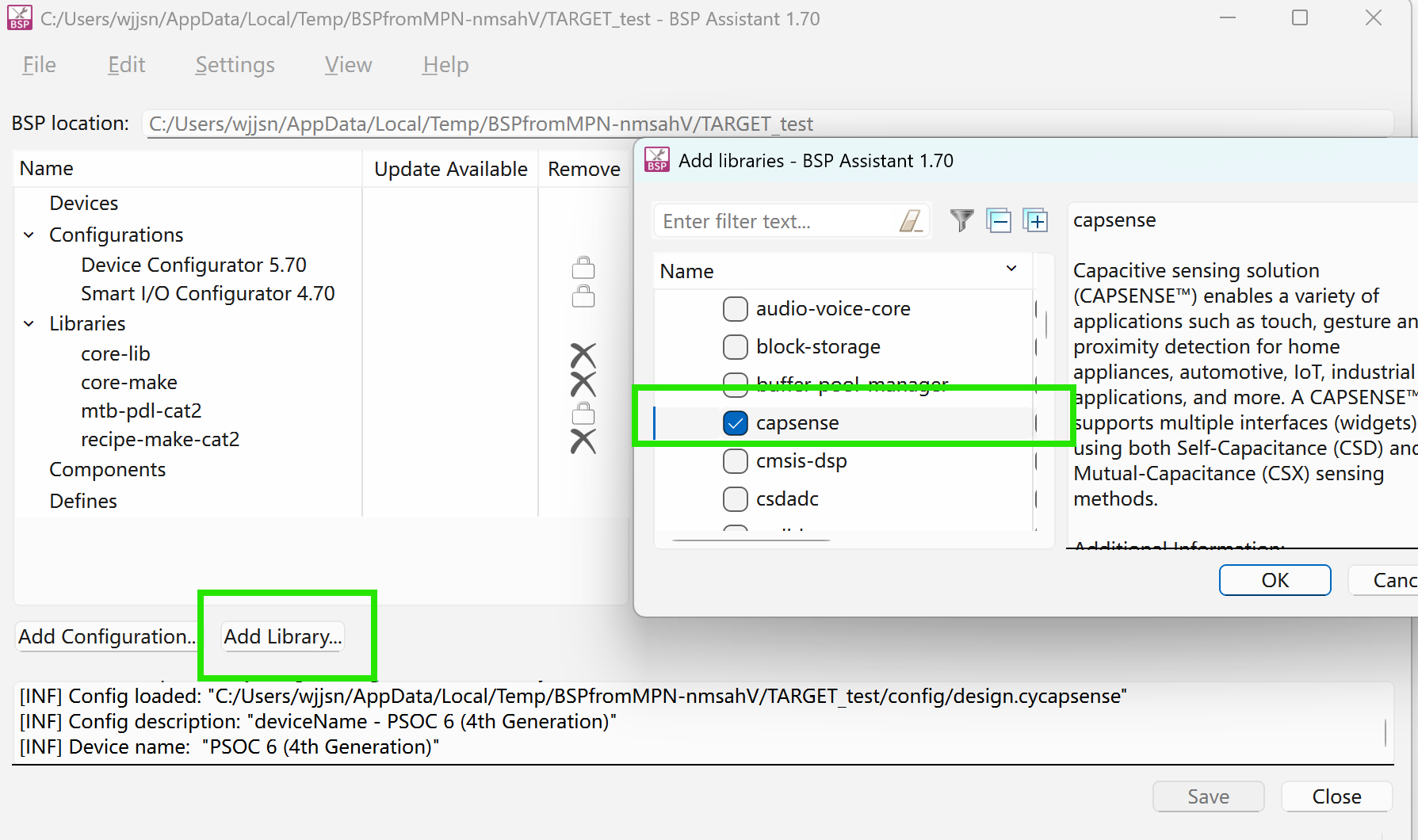

添加capsense库（点灯是不需要的，但是玩psoc迟早用上的）

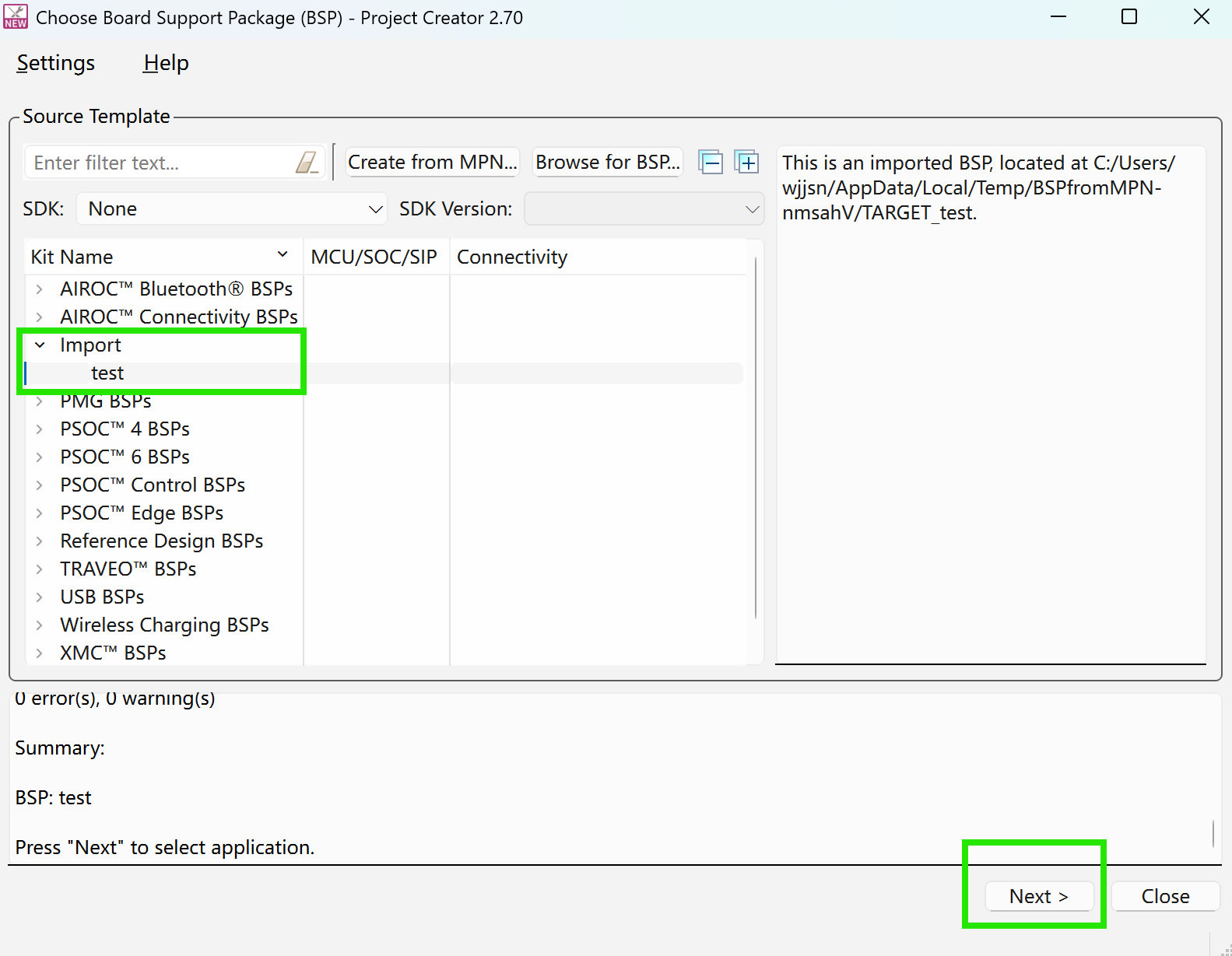

选择刚刚创建好的bsp，继续

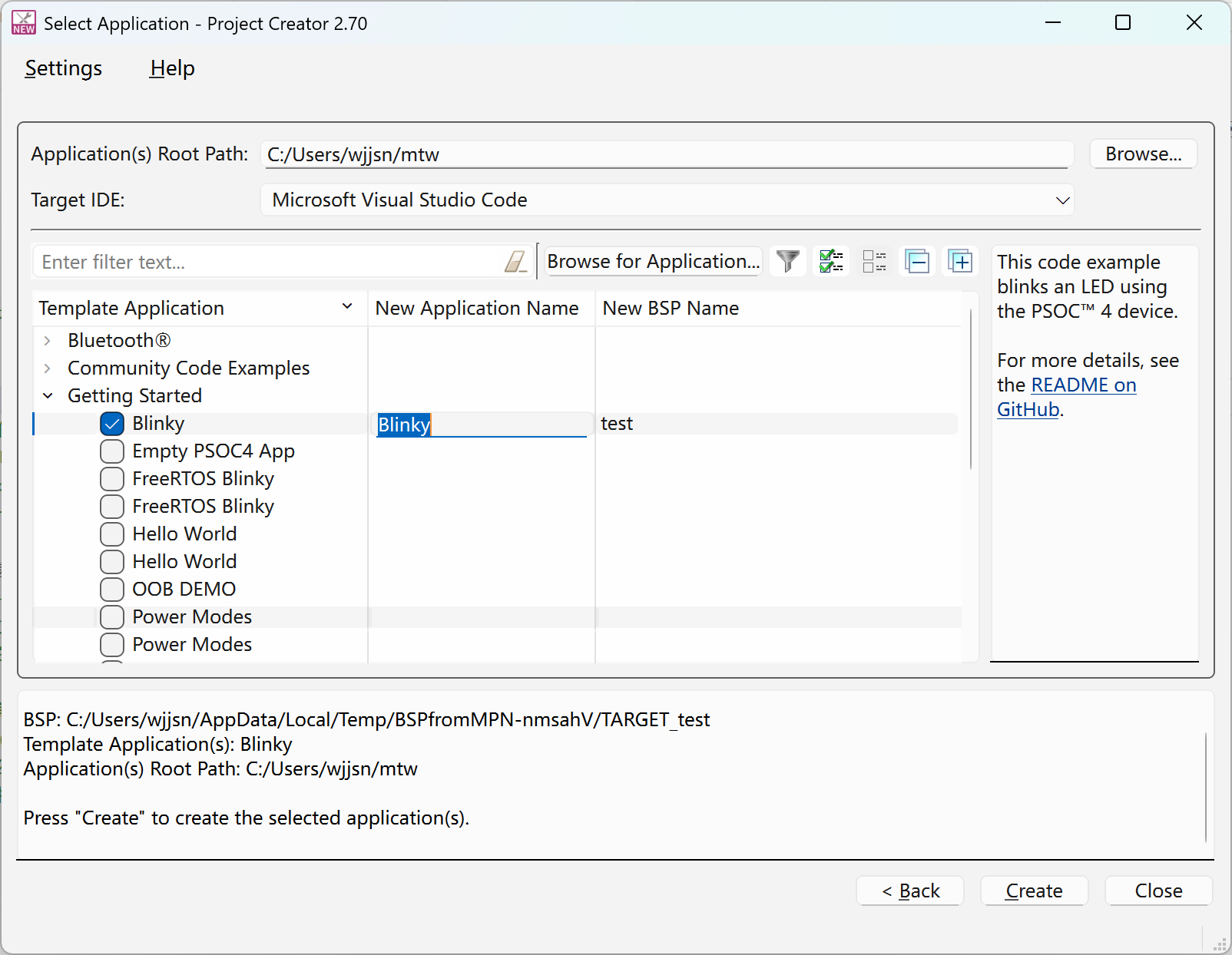

选择blinky例程。

打开工程文件夹，打开bsps\TARGET_test\config\design.modus改引脚。

随便选一个引脚，选推挽输出。

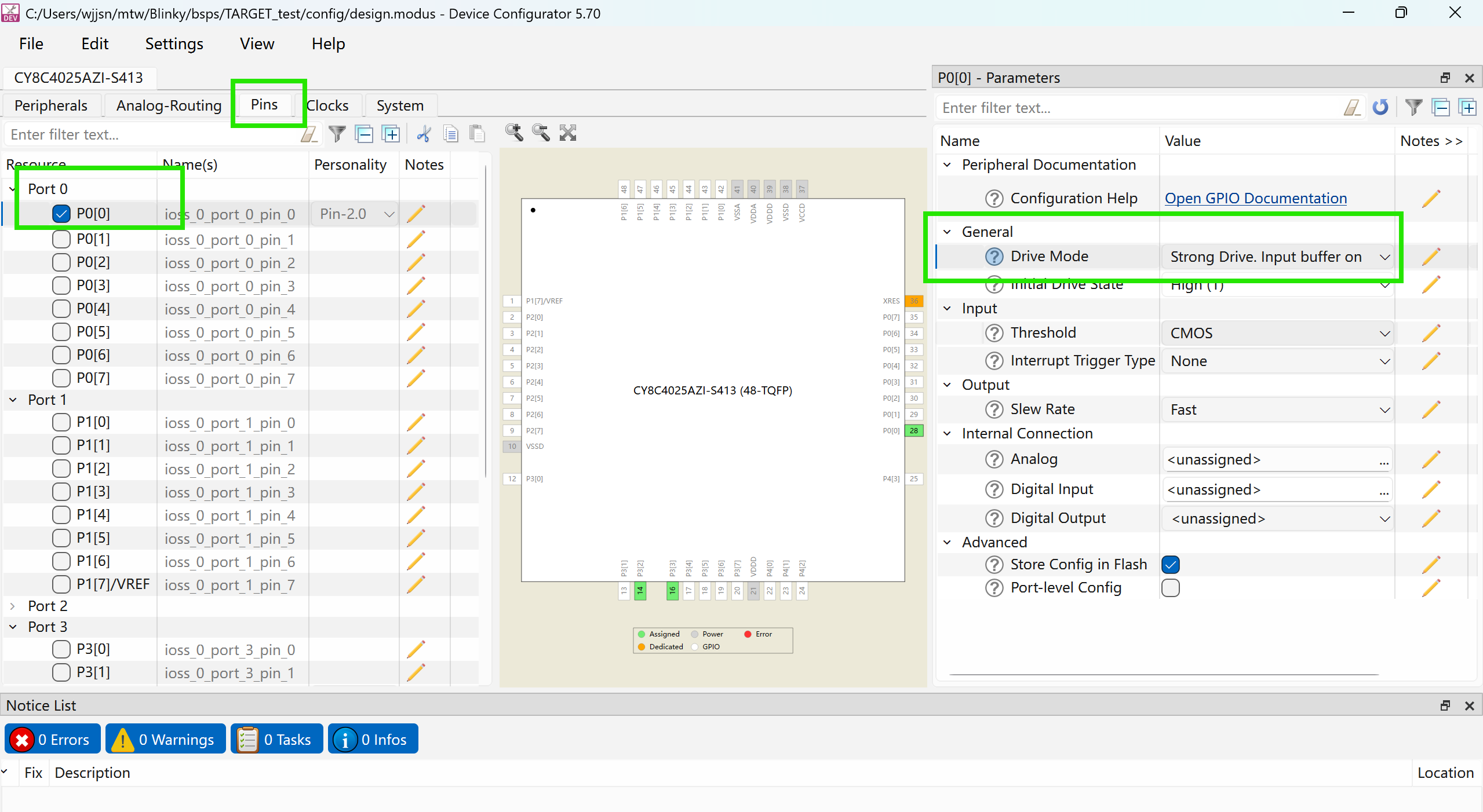

在Device Configurator中选择引脚配置推挽输出

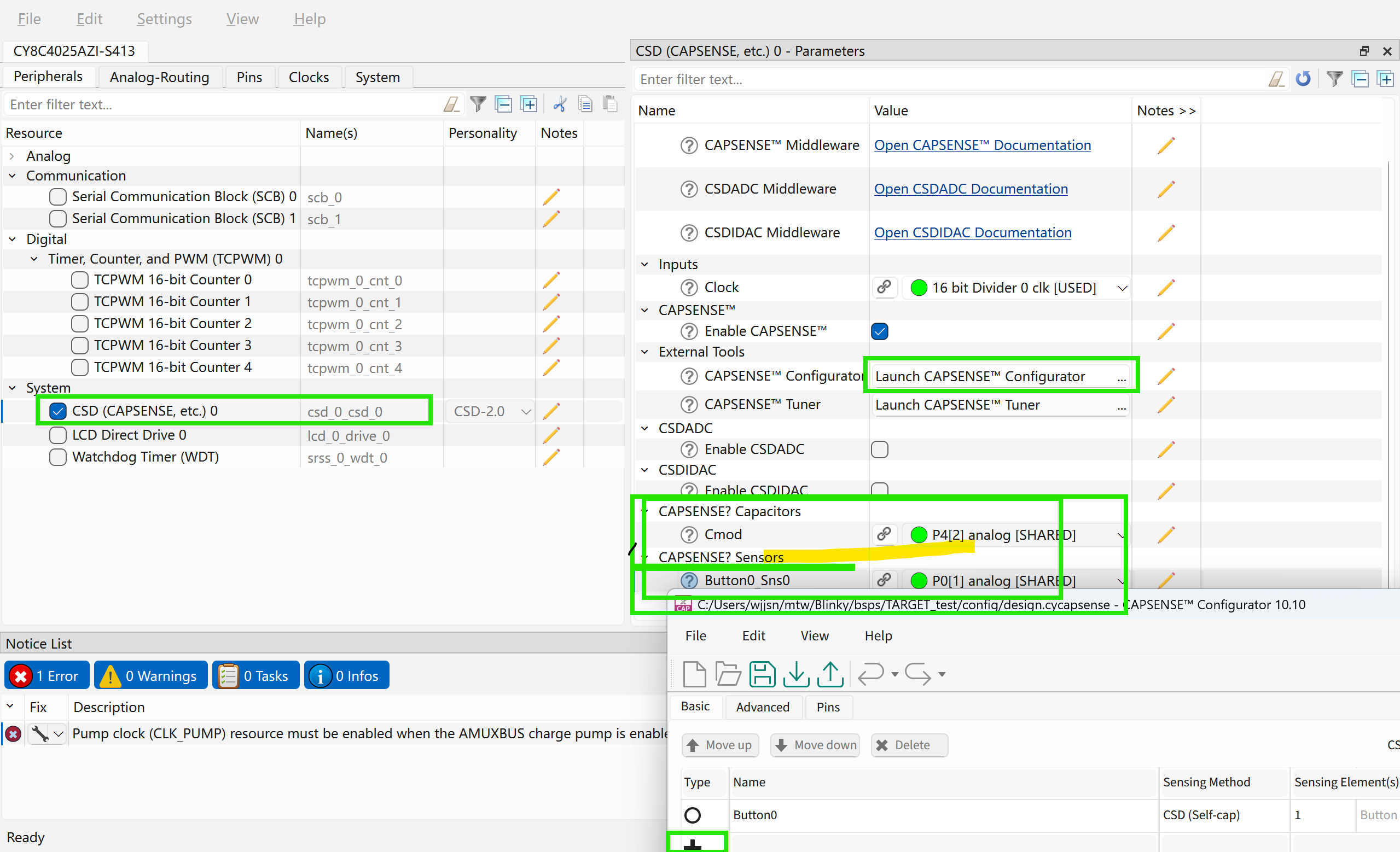

打开capsense，随便添加一个组件，随便分配好引脚，并且根据底部的指引把报错解决了

^S，保存并重新生成代码

改主函数，把默认的引脚改了。

diff --git a/main.c b/main.c
index aaddcf3..36200e3 100644
--- a/main.c
+++ b/main.c
@@ -85,7 +85,7 @@ int main(void)
     for(;;)
     {
         /* Toggle the user LED state */
-        Cy_GPIO_Inv(CYBSP_USER_LED_PORT, CYBSP_USER_LED_PIN);
+        Cy_GPIO_Inv(ioss_0_port_0_pin_0_PORT, ioss_0_port_0_pin_0_PIN);

         /* Wait for 0.5 seconds */
         Cy_SysLib_Delay(LED_DELAY_MS);

启动调试，看现象。
